Характеристики на продуктите

Отлична устойчивост на-висока температура и устойчивост на пълзене

FSX-414 постига изключителна якост на опън, граница на провлачване и устойчивост на пълзене в температурния диапазон от 700-980 градуса чрез укрепване на твърд разтвор (волфрам) в кобалтовата матрица и дисперсионно укрепване чрез карбиди. При 870 градуса якостта му на опън остава над приблизително 400 MPa, а якостта му на пълзене е по-добра от много високотемпературни-сплави на базата на желязо-и никел-. Подходящо е за турбинни лопатки и водещи лопатки, които са подложени на продължително високотемпературно натоварване.

Превъзходна устойчивост на окисление и термична корозия

Високото съдържание на хром (приблизително 29%) насърчава образуването на плътен и стабилен Cr2O3 оксиден филм върху повърхността на сплавта, като ефективно предотвратява окисляването на матрицата в окислителни атмосфери до 1000 градуса. Освен това, кобалтовата матрица проявява добра устойчивост на топлинна корозионна среда като сяра и ванадий, което я прави особено подходяща за среди с газови турбини, използващи сяра-съдържащи горива. Степента на увеличаване на теглото му при окисление е значително по-ниска от тази на конвенционалните неръждаеми стомани и сплави на -основа на никел.

Добра термична умора и микроструктурна стабилност

По време на дългосрочно -високо{1}}температурно обслужване карбидната структура на FSX-414 остава стабилна, с минимално утаяване на вредни фази (като σ фаза). Притежава отлична микроструктурна стабилност и устойчивост на термична умора. Дори при условия на чести температурни колебания, неговите механични и{6}}устойчиви на корозия свойства остават стабилни, което го прави подходящ за компоненти на газови турбини, подложени на чести пускания и спирания.

Характеристики на леене и обработка

FSX-414 обикновено се формира чрез процеси на прецизно леене, което го прави подходящ за производство на кухи лопатки със сложна форма и водещи лопатки. Сплавта има лоша заваряемост и ремонтът чрез заваряване обикновено не се препоръчва; ако се изисква свързване, трябва да се използват специализирани процеси и строг контрол на термичната обработка. По отношение на машинната обработка, ограничено рязане може да се извърши в закалено състояние, а окончателното довършване се препоръчва да се извърши чрез шлайфане или електроерозионна обработка (EDM).

Технически спецификации

Химичен състав

елемент	Стандартни изисквания	Бележки
Co	Оставащо количество (52-55%)	Матрични елементи, които осигуряват устойчивост при висока-температура, термична стабилност и отлична устойчивост на термична корозия
Кр	28.0 - 31.0%	Образува плътен Cr2O3 защитен филм, осигуряващ устойчивост на окисление и термична корозия и също така е основен съставен елемент на карбидите
Ni	10.0 - 12.0%	Стабилизиране на аустенитната структура, подобряване на якостта и способността за отливане
W	7.0 - 8.0%	Осигурява значително укрепване на твърдия разтвор за подобряване на устойчивостта на пълзене при високи-температури
C	0.25 - 0.35%	Образувайки карбиди тип M₇C₃ и M₆C с хром и волфрам, той е основният източник на висока-температурна якост
Fe	По-малко или равно на 2,0%	Стриктен контрол за осигуряване на чистота и микроструктурна стабилност
Si	По-малко или равно на 1,0%	Дезоксидант
Мн	По-малко или равно на 1,0%	Дезоксидант, подобрява ефективността на обработката
мо	По-малко или равно на 0,5%	Незадължителни малки добавки за осигуряване на спомагателно укрепване на твърдия разтвор
B	По-малко или равно на 0,015%	Незначителни добавки за подобряване на здравината на границата на зърното

Физически свойства

Собственост	Стойност/диапазон	Условия на теста
Плътност	8.35 - 8.45 g/cm³	Стайна температура (20 градуса)
Точка на топене	1330 - 1390 степен	-
Коефициент на термично разширение (20-100 градуса)	13.0 - 13.5 × 10⁻⁶ /K	-
Модул на еластичност (модул на Юнг)	205 - 220 GPa	Стайна температура
Топлопроводимост (20 градуса)	14.0 - 15.0 W/(m·K)	-
Съпротивление	0.90 - 1.00 μΩ·m	-
Магнетизъм	Не-магнитни (слабо магнитни)	Базираните-сплави на кобалт обикновено са не-магнитни или слабо магнитни при стайна температура

Механични свойства (прецизно леене, типични стойности)

Собственост	Типична стойност	Референтен стандарт
Якост на опън при стайна температура	700 - 850 MPa	-
Граница на провлачване при стайна температура (0,2% отместване)	450 - 550 MPa	-
Удължение при стайна температура	5 - 10%	-
Твърдост (отлято състояние)	90 - 100 HRB (≈ 200-250 HB)	-
Якост на опън при 870 градуса	400 - 480 MPa	-
Устойчива сила (100 часа)	100 - 120 MPa	-

Работа при високи-температури

Задържане на висока{0}}температурна якост (основно предимство):

FSX-414 показва отлично запазване на здравината при високи температури. По-долу са типичните референтни стойности:

температура	Якост на опън (типична стойност)	Устойчива сила (100 часа, типична стойност)
Стайна температура	700-850 MPa	-
540 градуса	650 MPa	-
730 градуса	550 MPa	200 MPa
870 градуса	450 MPa	110 MPa
980 градуса	280 MPa	-

Антиоксидантно действие:

В окислителни атмосфери до 1000 градуса, FSX-414 образува плътен и-залепнал Cr₂O3 оксиден филм върху повърхността си, което води до значително по-ниска степен на увеличаване на теглото при окисляване в сравнение с конвенционалните неръждаеми стомани. В среди, включващи изгаряне на-съдържащи сяра горива, неговата устойчивост на термична корозия е значително по-добра от много високотемпературни сплави на основата на-желязо и-никел.

Микроструктурна стабилност:

По време на дългосрочно-излагане при температури между 800-980 градуса, карбидната структура на FSX-414 остава стабилна, с ниска тенденция за утаяване на вредни фази (като μ-фаза и фаза на Laves). Това гарантира неговите механични свойства и издръжливост при продължителна работа при висока температура.

Приложима медия:

1. Високо{1}}температурен въздух и димни газове от горенето (съдържащи сяра и ванадий)

2. Високо{1}}температурни окислителни атмосфери

3. Среди с термична корозия (съдържащи Na₂SO₄, V₂O₅ и др.)

4. Високо{1}}температурни газови потоци (поточна среда в газови турбини)

FSX-414 се използва предимно във високотемпературни газови среди и не е подходящ за водни корозионни среди.

Забележка: FSX-414 има прецизни отливки като основен продукт, с профили като плочи, тръби и пръти като персонализирани продукти. Наличностите са ограничени и е необходим предварителен производствен график.

FSX-414 е проектиран за среди с екстремни високи температури, окисляване и термична корозия и се препоръчва за следните области:

Полета за приложение

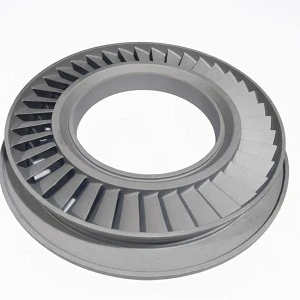

Газови турбини: Компоненти с горещ- край като водещи лопатки (лопатки на статора), уплътнителни пръстени на турбина, облицовки на горивната камера, преходни части, прегради на дюзите и външни пръстени на турбината, използвайки нейната устойчивост при висока-температура, устойчивост на окисляване и устойчивост на термична корозия под 980 градуса.
Аерокосмически двигатели: направляващи лопатки на турбини с високо{0}}налягане, компоненти на горивната камера и части за доизгаряне, отговарящи на изискванията на аерокосмическите двигатели за дълъг експлоатационен живот и висока надеждност на високо{1}}температурни материали.
Промишлени високо{0}}температурни вентили: Високо{1}}температурни парни клапани, спирателни-вентили за газ и уплътнителни повърхности на нефтохимически нагревателни вентили, издържащи на високо-температурно окисляване и термични цикли.
Приспособления за термична обработка: Кошници за висока{0}}температура, приспособления, ролки за пещи и радиационни тръби, поддържащи стабилност на размерите и устойчивост на окисление при продължителни високи температури.
Нефтохимическа промишленост: Поддържащи компоненти за тръби на пещ за крекинг на етилен, вътрешно-високотемпературни реактори и устойчиви на високо-температурно износване-части в блокове за каталитичен крекинг.
Производство на електроенергия: Високо{0}}температурни крепежни елементи за парни турбини, дюзи за горелки на котли и устойчиви-компоненти на-висока температура-в корозия-в-енергийни електроцентрали.
Автомобилни двигатели: Високопроизводителни{0}}корпуси на турбини за турбокомпресори и уплътнения на изпускателния колектор, издържащи на високи температури на отработените газове и термични цикли.
Стъкларска и керамична промишленост: Стъклоформовъчни форми и форми за горещо пресоване, поради тяхната отлична устойчивост на корозия и устойчивост на термична умора от разтопено стъкло.

Доставка и персонализиране

Ние предлагаме гъвкави и надеждни решения за веригата за доставки, за да гарантираме, че получавате материали FSX-414, които идеално отговарят на изискванията на вашия проект.

форма	Прецизни отливки	Бар/Пръчка	Листове/плочи (ограничено количество)	Тел (за заваряване)
Конвенционален диапазон	Персонализирайте според чертежите	Диаметър Φ6-200мм	Дебелина: 0.5 - 50 mm Ширина: по-малка или равна на 1000 mm	Диаметър: 1.2-4.0мм
Възможност за персонализиране	Отливки-с сложна форма като кухи/плътни направляващи лопатки, уплътнения на турбини и компоненти на горивната камера	Ковани или валцовани пръти за машинно обработени части	Използва се за щамповане, уплътнения и др.	За заваряване на същата сплав (изискващ специален процес)

Забележка: Основната форма на доставка на FSX-414 е прецизни отливки, със сравнително ограничена наличност на пръти и плочи.

Защо да изберете нас? - Надеждна инженерна технология. Надеждна доставка.

Ние не сме просто доставчик, а доверен партньор за материали за вас в Китай.

Вертикално интегрирано производство

Собствено съоръжение от 20 000㎡ с 10+ автоматизирани линии (8,000+ тона/година). Вътрешният-център за инструментална екипировка и щанцоване позволява бързо персонализиране и ефективен контрол на разходите - без надценка на посредник.

Стриктен контрол на качеството на всеки етап

Пълна проследимост през ключови контролни точки за контрол на качеството в цялото производство. 100% в съответствие със стандартите ASTM/ASME, EN и GB. Доклади за изпитване на материали, налични с всяка пратка.

Надеждна доставка и опаковка за износ

10+ години износ за Европа, Северна Америка, Югоизточна Азия и Близкия изток с водоустойчива и-защита против ръжда, съчетана с гъвкави опции за доставка, гарантира безопасно и-навременно пристигане.

Валидиране на проби преди масово производство

Предоставяме безплатни мостри за проверка на качеството, което ви позволява да правите групови поръчки само след одобрение. Ние гарантираме последователност от проба до масово производство чрез точно измерване на размерите и прозрачно производство.

ЧЗВ

Въпрос: Какви са основните предимства на FSX-414?

В: Каква термична обработка е необходима за FSX-414?

В: Каква е максималната работна температура?

Въпрос: Каква е разликата между FSX-414 и Hastelloy X?

Елементи за сравнение	FSX-414	Hastelloy X
Основен състав	Сплав на-базирана кобалт (Co остатък) C: 0.25-0.35% Cr: 28-31% Ni: 10-12% W: 7-8%	Подсилена с{0}}твърд разтвор сплав на базата на никел (остатък от Ni) C: 0.05-0.15% Cr: 20,5-23% Fe: 17-20% Пн: 8-10% Co: 0,5-2,5%
Основни предимства	• По-висока работна температура (до 980 градуса) • Превъзходна устойчивост на окисление и термична корозия (особено в среда,-съдържаща сяра) • Отлична микроструктурна стабилност, подходяща за дългосрочна-работа при високи-температури	• Добра обработваемост и заваряемост • Сравнително ниска цена (високо съдържание на желязо) • Отлична обща производителност при 800-1000 градуса • Широка гама от приложения и разнообразни форми на доставка
Препоръки за избор	Използва се предимно в приложения с високи-изисквания, изискващи изключителна устойчивост на окисление и устойчивост на висока-температура, като например: • Водещи лопатки и уплътнителни пръстени на промишлени газови турбини • Компоненти-на гореща секция на самолетни двигатели • Среда на горене с горива,-съдържащи сяра	Използва се основно за високо{0}}температурни компоненти с високи изисквания за машинна обработка, като авиационни и промишлени пещи: • Горивни камери и жарови тръби на авиационни двигатели • Преходни канали на промишлени газови турбини • Високотемпературни тръби и топлообменници за промишлени пещи

Отказ от отговорност: Данните в този документ са типични или референтни стойности и действителната производителност може да варира поради процесите на леене, термичната обработка и формата на продукта. За използване в инженерния дизайн, моля, вижте протокола от теста на конкретната партида.

Популярни тагове: fsx-414, Китай fsx-414 производители, доставчици, фабрика
