Характеристики на продуктите

Висока якост, съчетана с добра издръжливост (основно предимство)

Основното предимство на API 5L X65 се крие в неговия отличен баланс между висока якост и издръжливост. Благодарение на ниско{3}}въглеродна микро-легирана конструкция (със съдържание на въглерод обикновено По-малко или равно на 0,18%) и контролиран от TMCP процес на валцоване и охлаждане, X65 поддържа добра издръжливост при ниски-температури, като същевременно осигурява минимална граница на провлачване от 450 MPa и минимална якост на опън от 535 MPa. Неговата граница на провлачване е приблизително 1,55 пъти по-голяма от тази на X42 (290 MPa), което го прави подходящ за приложения за предаване на по-високо налягане.

Индикатори за ефективност	Изисквания за PSL1	Изисквания за PSL2
Минимална граница на провлачване (MPa)	450	450
Максимална граница на провлачване (MPa)	-	600
Минимална якост на опън (MPa)	535	535
Максимална якост на опън (MPa)	-	760
Коефициент на добив	-	Обикновено по-малко или равно на 0,93
Удължение	По-голямо или равно на 22%	По-голямо или равно на 22%

Забележка: PSL2 налага ограничения както на максималната граница на провлачване, така и на максималната якост на опън (с горни граници съответно от 600 MPa и 760 MPa), гарантирайки, че материалът има достатъчна способност за пластична деформация и по-висок запас на безопасност, за да се избегнат рисковете от крехко разрушаване, причинени от прекалено високо съотношение на провлачване-към-опън.

Отлична производителност при заваряване (основно изискване за тръбопроводна стомана)

Дизайнът с нисък въглероден еквивалент на API 5L X65 осигурява отлична производителност при заваряване, което е основно изискване за широкомащабно-изграждане на тръбопроводни стомани. Степен PSL2 изисква въглероден еквивалент (CEIIW) по-малък или равен на 0,43 и Pcm по-малък или равен на 0,25, осигурявайки добра якост и устойчивост на студено напукване в засегнатата от топлина-зона при условия на полево заваряване.
Ключови точки на заваряване:
• Ниска CE стойност:
Ефективно намалява склонността на зоната, засегната от топлината-на заваряване, да се втвърди и намалява риска от студени пукнатини
• Ниско-съдържание на-елементи:
Стриктен контрол на съдържанието на P и S (S по-малко или равно на 0,005%), за да се гарантира чистотата на заваръчния шев и основния материал

• Подходящ за различни методи на заваряване:
челно заваряване на безшевни стоманени тръби, дъгово заваряване под флюс на заварени тръби със спирален/прав шев и т.н., с добра производителност на полево пръстеновидно заваряване

За клас PSL1 горната граница на въглеродното съдържание е относително широка (по-малко или равно на 0,28%) и се препоръчва предварително нагряване от 100-150 градуса по време на заваряване. За клас PSL2 изискването за въглеродно съдържание е по-строго (По-малко или равно на 0,16-0,18%), което води до по-добра заваряемост и обикновено не е необходимо специално предварително загряване или само по-ниска температура на предварително загряване.

Добра издръжливост при ниски{0}}температури и устойчивост на крехко счупване

Класът API 5L X65 PSL2 изисква изпитване на удар на Шарпи с V-прорез, за да се гарантира устойчивостта на материала на крехко счупване при ниски-температурни условия на работа. Фино{6}}зърнестата микроструктура, получена чрез процеса TMCP, значително подобрява издръжливостта на материала при ниски-температури, позволявайки на тръбопроводната стомана X65 да бъде надеждно прилагана в студени региони и среди с големи сезонни температурни вариации.
Типичен индекс на якост на удар (PSL2):
• Тестова температура: -30 градуса или по-ниска (според изискванията на потребителя)
• Минимална енергия на удара: По-голяма или равна на 42 J (средно) / По-голяма или равна на 36 J (индивидуална стойност)
• Енергията на удара на X65 обикновено е над 75-100 J

Добра устойчивост на корозия и адаптивност към околната среда

API 5L X65 проявява добра устойчивост на равномерна корозия в нормални атмосферни условия, прясна вода, почва и нефт и газ. За киселинни експлоатационни среди (съдържащи H₂S), API 5L PSL2 Приложение J предоставя допълнителни изисквания за устойчиви на киселини -тръби (X65MS / L450MS), включително по-ниско съдържание на сяра (По-малко или равно на 0,002%), контрол на твърдостта (По-малко или равно на 250 HV) и стриктна проверка на устойчивостта на HIC/SSC.

За морска среда класът X65 Q/T, след темпериране, показва превъзходна издръжливост при ниски-температури и устойчивост на крехко счупване, което го прави подходящ за конструкционни тръби за офшорни платформи и подводни тръбопроводи. Когато се използва при експлоатационни условия на киселини, стандартът PSL2 налага по-строги изисквания за химичен състав, твърдост и устойчивост на водород-напукване (HIC).

Добро студено огъване и обработка

API 5L X65 има по-ниско съдържание на въглерод и умерено съотношение-към-опън (изискване на PSL2 по-малко или равно на 0,93), което му дава добра способност за формоване при студено огъване. Той е подходящ за производство на студено-огънати тръби и може да се използва за производство на горещо{8}}огънати колена чрез процеси на горещо огъване. Той също така показва добри свойства на срязване, заготовка и формоване на руло в условия на рулони и плочи. Неговите характеристики на работно втвърдяване спомагат за подобряване на здравината след студено огъване.

Технически спецификации

Химичен състав (API Spec 5L / ISO 3183)

елемент	PSL1 Безшевна тръба	PSL1 заварена тръба	PSL2	Забележка
C	По-малко или равно на 0,28%	По-малко или равно на 0,26%	По-малко или равно на 0,16-0,18%	Ниско{0}}въглероден дизайн за осигуряване на заваряемост и издръжливост при ниски-температури
Мн	По-малко или равно на 1,30%	По-малко или равно на 1,30%	По-малко или равно на 1,10-1,70%	Укрепване на твърд разтвор, подобряване на здравината
P	По-малко или равно на 0,030%	По-малко или равно на 0,030%	По-малко или равно на 0,025%	Вредни елементи, строго контролирани
S	По-малко или равно на 0,030%	По-малко или равно на 0,030%	По-малко или равно на 0,005-0,015%	Вредни елементи, строго контролирани, за да се осигури издръжливост при ниски-температури
Si	По-малко или равно на 0,45%	По-малко или равно на 0,45%	По-малко или равно на 0,45-0,50%	Дезоксидант, подобрява здравината
V	По-малко или равно на 0,05%	По-малко или равно на 0,05%	По-малко или равно на 0,10%	Микролегиращи елементи, утаечно укрепване
Nb	По-малко или равно на 0,05%	По-малко или равно на 0,05%	По-малко или равно на 0,05%	Микролегиращи елементи, контролирано валцуване за фино зърно
Ти	По-малко или равно на 0,04%	По-малко или равно на 0,04%	По-малко или равно на 0,02-0,04%	Микролегиращи елементи, утаечно укрепване
Кр	-	-	По-малко или равно на 0,50%	Подобрете закаляемостта и устойчивостта на корозия
мо	-	-	По-малко или равно на 0,20%	Подобряване на закаляемостта и стабилността на температурата
Ni	-	-	По-малко или равно на 0,20%	Подобрете издръжливостта при ниски{0}}температури
Cu	-	-	По-малко или равно на 0,20%	Подобрете устойчивостта на атмосферна корозия
CEIIW	-	-	По-малко или равно на 0,43%	Въглероден еквивалент, контролиращ заваряемостта
Pcm	-	-	По-малко или равно на 0,25%	Индекс на чувствителност към пукнатини
Fe	Оставащо количество (≈ 97%)	Оставащо количество (≈ 97%)	Оставащо количество (≈ 97%)	Матричен елемент

Физически свойства

Собственост	Стойност/диапазон	Условия на теста
Плътност	≈ 7,85 g/cm³	Стайна температура (20 градуса)
Точка на топене	≈ 1420-1460 градуса	---
Модул на еластичност	≈ 207 GPa	Стайна температура
Топлопроводимост	≈ 50 W/(m·K)	Стайна температура
Коефициент на термично разширение (20-100 градуса)	≈ 12.0 × 10⁻⁶ /K	---
Коефициент на Поасон	≈ 0.28	Стайна температура

Механични свойства (типична стойност)

Изпълнение	PSL1	PSL2	Стандарти за изпълнение
Минимална граница на провлачване	450 MPa	450 MPa	API Spec 5L / ISO 3183
Максимална граница на провлачване	-	600 MPa	API Spec 5L / ISO 3183
Минимална якост на опън	535 MPa	535 MPa	API Spec 5L / ISO 3183
Максимална якост на опън	-	760 MPa	API Spec 5L / ISO 3183
Удължение	По-голямо или равно на 22%	По-голямо или равно на 22%	API Spec 5L

Забележка: „X65“ в API 5L X65 се отнася до минималната граница на провлачване от 65 000 psi (приблизително 450 MPa), като числото представлява единицата килопаунд на квадратен инч (ksi). Нивото на якост на X65 е приблизително 1,55 пъти по-голямо от това на X42 (290 MPa). Действителната граница на провлачване на материала на тръбата обикновено варира между 470-550 MPa, а якостта на опън варира между 550-650 MPa.

Приложими медии

1. Природен газ, суров петрол и рафиниран петрол: Главни-налягане на дълги-разстояния

2. Вода и торове: Водопроводи на дълги-разстояния, транспортиране на торове

3. Химически среди: тръбопроводи за флуиди с високо-налягане в химически заводи

4. Градски газ: Градски газоразпределителни мрежи с високо{1}}налягане

5. Структурни тръби: Строителни конструкции, кожух на офшорна платформа (не-корозивни среди)

6. Общи корозивни среди: конвенционална почва, атмосфера, сладка вода

Забележка: API 5L X65 не е подходящ за висока-температура, високо-налягане, силно кисела среда (като гореща концентрирана солна киселина и флуороводородна киселина). В киселинни нефтени и газови среди, съдържащи H₂S, трябва да се изберат материали със специален клас, посочени в Приложение J на API 5L PSL2 (киселинно-устойчиви тръби X65MS / L450MS), с допълнителен контрол върху съдържанието на сяра (По-малко или равно на 0,002%), твърдост (По-малко или равно на 250 HV) и устойчивост на HIC.

Форма на продукта и производствен процес

Безшевна стоманена тръба (безшевна)

Процес: Пиърсинг с горещо валцуване + валцоване с удължаване

Диапазон на диаметъра: 21.3 - 1067 mm (1/2" - 42")

Диапазон на дебелината на стената: 2 - 150 mm

Характеристики: Безшевна носеща-способност за високо налягане, подходяща за-магистрали за нефт и газ под високо налягане

Типични приложения: транспортиране на течности под високо{0}}налягане, тръбопроводи за събиране и пренос на кладенци за нефт и газ

Високочестотна{0}}заварена тръба с прав шев (ERW)

Процес: Горещо{0}}валцована рулона → Студено огъване, формоване → Високо{1}}честотно съпротивително заваряване

Диапазон на външния диаметър: Обикновено по-малък или равен на 610 mm (24")

Диапазон на дебелината на стената: Обикновено по-малко или равно на 20 mm

Характеристики: Висока точност на размерите, висока производствена ефективност и значителни предимства в разходите

Типични приложения: разклонителни линии за нефт и газ със средно и ниско-налягане, градски газопроводи и структурни тръби

Контрол на входната топлина при заваряване: Високо{0}}честотно заваряване при по-голяма или равна на 100 kHz (изискване PSL2), за да се осигури стабилно качество на заварката

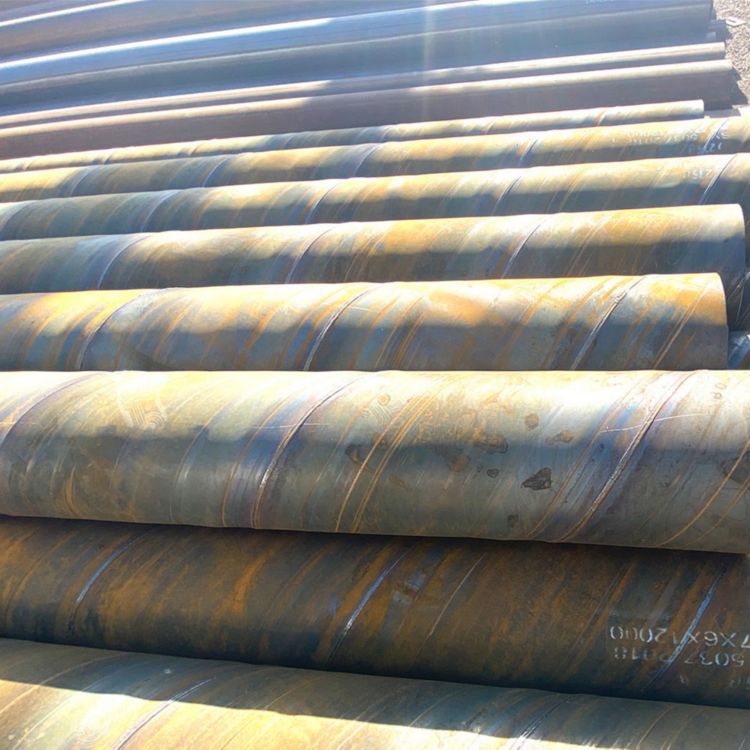

Спирална електродъгово заварена тръба (SSAW)

Процес: Горещо валцована намотка → Спирално формоване → Двустранно електродъгово заваряване-

Диапазон на външния диаметър: Обикновено 219 - 2500 mm

Диапазон на дебелината на стената: 6 - 25 mm

Характеристики: Големият диаметър предлага значителни предимства, позволявайки стоманени ленти с еднаква ширина да произвеждат различни диаметри. Напрежението на спиралните заварки е само 75-90% от това на правите шевове, което им позволява да издържат на по-високи налягания. Теоретично те могат да се произвеждат непрекъснато в неограничени дължини.

Типични приложения: тръбопроводи за пренос на вода/газ с голям-диаметър, офшорна инженерна обвивка

Дъгово заварени тръби с прав шев под флюс (LSAW)

Процес: Стоманена плоча → JCOE Формоване / UOE Формоване → Дву-странно дъгово заваряване под флюс

Диапазон на външния диаметър: 406 - 1620 mm (16" - 64")

Диапазон на дебелината на стената: 6 - 50 mm

Характеристики: Къси заварки, ниска консумация на заваръчен материал, широк диапазон на външен диаметър и дебелина на стената

Типични приложения: тръбопроводи за пренос на дълги-разстояния с високо{0}}налягане, подводни тръбопроводи, магистрали за събиране и транспортиране на нефт и газ

Приложими стандарти и условия на доставка

Стандарт: API Spec 5L, ISO 3183, GB/T 9711

Ниво на спецификация на продукта: PSL1 (основно ниво), PSL2 (подобрено ниво)

Условия на доставка: горещо валцувани, контролирано валцоване (TMCP), нормализирано, нормализирано валцуване, топлинна обработка (закаляване + темпериране) и др.

Обработка на краищата: плоски краища, скосени краища, резбовани краища, специални краища за монтаж

Сертификат: При спазване на изискванията на PSL2 трябва да се предостави сертификат за съответствие (SR15.1 задължително) и трябва да се приложи пълна -проследимост на процеса (SR15.2 задължително).

Режим на третиране и ключови точки за заваряване

Крайната производителност на API 5L X65 зависи от контролирания от TMCP процес на валцуване и контролирано охлаждане или обработката на закаляване и темпериране (Q&T):

1. Контролирано валцоване и контролирано охлаждане (TMCP, използвани за получаване на фино-зърнеста микроструктура и оптимални механични свойства):

Загрейте до 1100-1200 градуса за грубо валцоване, след това извършете контролирано валцуване с голямо намаление в диапазона на крайната температура от 850-950 градуса (валцуване в зоната без рекристализация), последвано от контролирано охлаждане в рамките на 600-800 градуса. Това води до равномерна и фина микроструктура от ферит + перлит (размер на зърното обикновено По-голям или равен на 9), осигурявайки балансирана комбинация от здравина и издръжливост. За тръбопроводите за кисели линии, TMCP е предпочитаният технологичен път, за да се избегне утаяването на вредни фази.

2. Закаляване и темпериране (Q&T, за клас X65Q, за постигане на превъзходна цялостна производителност):

За X65Q в степен PSL2 се изисква обработка за охлаждане и темпериране: загряване до 900-940 градуса за охлаждане, последвано от темпериране в диапазона от 530-630 градуса. Обработката за охлаждане и темпериране може допълнително да усъвършенства структурата на зърното, да подобри устойчивостта на HIC и организационната еднородност. Колкото по-ниска е температурата на темпериране (напр. 530 градуса), толкова по-висока е якостта; колкото по-висока е температурата на темпериране (напр. 630 градуса), толкова по-добра е якостта.

3. Термична обработка след -заваряване (ако е необходимо):

Ако е необходимо облекчаване на напрежението след заваряване на тръбен пръстен, може да се извърши топлинна обработка след-заваряването при 550-650 градуса за 1-2 часа. Термичната обработка след -заваряване трябва да обърне внимание на контролирането на скоростите на нагряване и охлаждане, за да се избегне повлияване на микроструктурата и свойствата на основния материал. Проучванията показват, че топлинната обработка за освобождаване на напрежението след заваряване при 600 градуса може ефективно да намали остатъчните напрежения и да подобри издръжливостта.

Важно напомняне:

В конвенционални среди за пренос на нефт и газ без H₂S, топлинна обработка за освобождаване на напрежението обикновено не се изисква след заваряване.

За тръбопроводи в кисела среда (съдържаща H₂S) се изисква стриктно съответствие с Приложение J на API 5L PSL2, за да се предотврати прекомерна твърдост (По-малко или равно на 250 HV), причинена от неправилна топлинна обработка след -заваряване.

По време на заваряване се изисква строг контрол на входящата топлина (препоръчва се 0,5-2,5 kJ/mm) и междупроходната температура (обикновено по-малка или равна на 100 градуса), за да се предотврати огрубяване на зърното в засегнатата от топлина зона и прекомерна твърдост.

API 5L X65 (L450) е подходящ за тръбопроводи за пренос на нефт и газ под високо-налягане-на дълги разстояния, морски тръбопроводи и приложения за структурни тръби с висока-якост. Препоръчва се за употреба в следните области:

Полета за приложение

Главни-преносни линии на дълги разстояния за нефт и природен газ
● Главни тръбопроводи за пренос на нефт и газ с високо{0}}налягане-
● Подводни тръбопроводи, морски щрангове
● Големи газопроводи за събиране и пренос, магистрална газопроводна мрежа
Градска газопроводна мрежа с високо{0}}налягане
● Градска мрежа за пренос и разпределение на природен газ с високо{0}}налягане
● Главни тръбопроводи на входа и изхода на газовата-регулаторна станция
Инженеринг за водоснабдяване и напояване
● Главен тръбопровод-за пренос на вода под високо{1}}налягане на дълги разстояния
● Широк{0}}мащабен проект за опазване на водата, поддържащ тръбопроводи
Химическо инженерство и промишлени тръбопроводи-за високо налягане
● Тръбопроводи за процеси с високо{0}}налягане в химически заводи
● Циркулационна водопроводна тръба с високо{0}}налягане на електроцентрала
Структурни тръби (висока якост)
● Яке на офшорна платформа (участък с висока-здравост)
● Тръби за големи пилотни основи на мостове
● Подпорни тръби за стоманени- конструкции на високи сгради
● Основна структурна тръба за офшорна вятърна енергия

Доставка и персонализиране

Ние предлагаме гъвкави и надеждни решения за веригата за доставки, за да гарантираме, че получавате тръбопровод API 5L X65, който идеално отговаря на изискванията на вашия проект.

Форма	Безшевна стомана тръба	Устойчивост на прав шев Заварени тръби (ERW)	Спирална потопена дъга Заварени тръби (SSAW)	Прав шев потопен Дъгово заварени тръби (LSAW)
Конвенционален диапазон	Външен диаметър: 21.3 - 1067 mm; Дебелина на стената: 2 - 150 mm	Външен диаметър: 21.3 - 610 mm; Дебелина на стената: 2 - 20 mm	Външен диаметър: 219 - 2500 mm; Дебелина на стената: 6 - 25 mm	Външен диаметър: 406 - 1620 mm; Дебелина на стената: 6 - 50 mm
Възможност за персонализиране	Горещо валцувани безшевни тръби, рязане по-фиксирана дължина, машинна обработка с фаска, резби в края на тръбата, специални условия на топлинна обработка	Високочестотни-правилно{1}}заварени тръби, рязане-на фиксирана дължина, обработка на фаска, поцинковане/третиране с пластмасово покритие	Спирално заварени тръби с голям-диаметър, рязане с-фиксирана дължина, обработка на фаска, анти{2}}корозионно покритие (FBE/3PE)	JCOE/UOE формоване, рязане по дължина, обработка на фаска, специална обработка на края на тръбата

Защо да изберете нас? - Надеждна инженерна технология. Надеждна доставка.

Ние не сме просто доставчик, а доверен партньор за материали за вас в Китай.

Вертикално интегрирано производство

Собствено съоръжение от 20 000㎡ с 10+ автоматизирани линии (8,000+ тона/година). Вътрешният-център за инструментална екипировка и щанцоване позволява бързо персонализиране и ефективен контрол на разходите - без надценка на посредник.

Стриктен контрол на качеството на всеки етап

Пълна проследимост през ключови контролни точки за контрол на качеството в цялото производство. 100% в съответствие със стандартите ASTM/ASME, EN и GB. Доклади за изпитване на материали, налични с всяка пратка.

Надеждна доставка и опаковка за износ

10+ години износ за Европа, Северна Америка, Югоизточна Азия и Близкия изток с водоустойчива и-защита против ръжда, съчетана с гъвкави опции за доставка, гарантира безопасно и-навременно пристигане.

Валидиране на проби преди масово производство

Предоставяме безплатни мостри за проверка на качеството, което ви позволява да правите групови поръчки само след одобрение. Ние гарантираме последователност от проба до масово производство чрез точно измерване на размерите и прозрачно производство.

ЧЗВ

Въпрос: Какви са основните предимства на API 5L X65?

1. Висока якост, съчетана с добра издръжливост:
Минимална якост на провлачване от 450 MPa, минимална якост на опън от 535 MPa, заедно с отлична издръжливост при ниски -температури (енергия на удара, по-голяма или равна на 42 J при -30 градуса), което го прави подходящ за високо-налягане, сложни геоложки и нискотемпературни среди.
2. Отлична производителност на заваряване:
Проектиран с нисък въглероден еквивалент (CEIIW по-малък или равен на 0,43, Pcm по-малък или равен на 0,25), той показва добра производителност при полево пръстеновидно заваряване. Засегнатата от топлина-заварена зона има добра якост и устойчивост на студено напукване.
3. Висока разход-ефективност:
X65 е основният клас стомана за тръбопроводи-с висока якост. Неговата висока якост позволява намалена дебелина на стената, което го прави икономичен и ефективен избор за проекти за тръбопроводи с високо{3}}налягане на дълги{4}}разстояния.
4. Разнообразни продуктови форми:
Обхваща различни производствени процеси, включително безшевни тръби, ERW, SSAW и LSAW, с външни диаметри, вариращи от 21,3 mm до 2500 mm.
5. Екологични и устойчиви:
Разполага с дизайн от ниско-въглеродна микро-сплав, отговарящ на екологичните изисквания; тръбопроводната стомана има висока степен на рециклируемост.
6. Съответства на множество международни стандарти:
API Spec 5L, ISO 3183, GB/T 9711, NACE MR0175 (съгласно изискванията на приложението) и др.

Въпрос: Каква е разликата между API 5L X65 PSL1 и PSL2? Как да изберем?

Елемент за сравнение	PSL1 (основно ниво)	PSL2 (подобрено ниво)
Горна граница на въглеродно съдържание	По-малко или равно на 0,28% (безшевни) / По-малко или равно на 0,26% (заварени тръби)	По-малко или равно на 0,16-0,18%
Горна граница на съдържание на сяра	По-малко или равно на 0,030%	По-малко или равно на 0,005-0,015% (PSL2 е по-строг)
Въглероден еквивалент (CEIIW)	Без изисквания	По-малко или равно на 0,43% (По-строг контрол на заваряването)
Максимална граница на провлачване	Няма горна граница	По-малко или равно на 600 MPa (Осигуряване на пластичност и избягване на прекалено високо съотношение-към-якост на опън)
Максимална якост на опън	Няма горна граница	По-малко или равно на 760 MPa
Ударна якост	Изисква се само когато е посочено от потребителя	Задължително изискване (-30 градуса, гаранция за издръжливост при ниска температура)
Не{0}}разрушителен тест	Не{0}}задължително	Задължително изискване
Проследимост	Проследими само след преминаване на откриване (когато е посочено от потребителя)	Задължително пълно{0}}проследяване на процеса (SR15.2 задължително)
Изисквания за сертификат	Предоставя се само когато е посочено от потребителя	Задължително предоставяне на сертификати за съответствие (SR15.1 задължително)
Предложения за избор	Използва се основно за общи тръбопроводи и обикновени корозивни среди	Използва се основно за високо-налягане, ниска-температура, киселинни среди и критични проекти

Въпрос: Какви са разликите между API 5L X42, X52, X65 и X70? Как да изберем сред тях?

Елемент за сравнение	X42	X52	X65	X70
Минимална граница на провлачване (MPa)	290 (42 ksi)	360 (52 ksi)	450 (65 ksi)	485 (70 ksi)
Минимална якост на опън (MPa)	414 (60 ksi)	460 (67 ksi)	535 (75 ksi)	570 (82 ksi)
Степен на якост	Умерено ниско	Среден	Умерено високо	високо
Дебелина на стената и цена	По-дебел и с по-ниска цена	Умерено, добро съотношение цена/качество	Тънък, с умерена цена на материала	Най-тънък, висока цена на материала
Заваряемост	Отлично	добре	добре	По-добър (с малко по-висока CE стойност)
Типични приложения	Тръбопроводни мрежи средно и ниско налягане, конструкционни тръби	Тръбопроводи със средно и високо{0}}налягане-на дълги разстояния	Главни -проводи за високо напрежение, морски тръбопроводи	ltra-главна преносна линия с високо напрежение
Предложения за избор	Общо налягане първи избор	Най-добра стойност за средно налягане	Предпочитан избор за главни-преносни линии под високо налягане	ltra{0}}високо налягане, стремеж към екстремна загуба на тегло

В: Каква е максималната работна температура за API 5L X65?

Въпрос: Каква е производителността на заваряване на API 5L X65?

API 5L X65 има отлична производителност при заваряване, което го прави идеален избор за широкомащабно полево строителство на стомани за тръбопроводи с високо{3}}налягане:
1. Предимства на химичния състав: Нисък въглероден еквивалент (CEIIW по-малко или равно на 0,43, Pcm по-малко или равно на 0,25) и ниско съдържание на P/S (S по-малко или равно на 0,005%) осигуряват висока якост
2. Препоръчителни методи за заваряване: SMAW (Shielded Metal Arc Welding), GMAW (Gas Metal Arc Welding), SAW (Fubmer Arc Welding), GTAW (Gas Tungsten Arc Welding).
3. Изисквания за предварително загряване:
• Стандартен клас въглеродна стомана PSL1 (C По-голямо или равно на 0,20%): Препоръчва се предварително загряване от 100-150 градуса
• PSL2 фино{1}}зърнеста стомана (TMCP, нормализирано валцоване): Обикновено не се изисква предварително нагряване или е необходима само по-ниска температура на предварително нагряване (50-100 градуса).
4. Термична обработка след -заваряване (PWHT):
• Конвенционални тръбопроводи за пренос на нефт и газ: Обикновено не се изисква-топлинна обработка за освобождаване на напрежението след заваряване.
• Тръби с дебели-стени или високо-задържащи съединения: За облекчаване на напрежението термичната обработка след-заваряване (PWHT) може да се извърши при 550-650 градуса (600 градуса е често използвана температура за топлинна обработка за облекчаване на напрежението).
• Проучванията показват, че термичната обработка след-заваряване (PWHT) може ефективно да подобри зърната, да намали текстурните ефекти, като по този начин значително подобри ударната якост на заварените съединения.
5. Съвпадение на заваръчния материал:
• PSL1: Препоръчва се използването на целулозни електроди E6010 за кореново заваряване, последвано от електроди E7010/E8010 за запълване и покриване.
• PSL2: Препоръчително е да използвате електроди с ниско-водород E8010/E9010 или GMAW заваръчни телове с плътна/със сърцевина.

В: Каква е устойчивостта на корозия на API 5L X65?

Въпрос: Може ли API 5L X65 да замени ASTM A53 или X42?

Може частично да замени, особено в приложения с висока интензивност и изисквания за добра заваряемост:
Подходящи сценарии за заместване:
• Трансмисия на течности- под високо налягане:
Якостта на X65 (450 MPa) е значително по-висока от тази на клас A53 B (240 MPa) и X42 (290 MPa). При същия външен диаметър и налягане, той позволява по-тънка дебелина на стената, което води до значително намаляване на теглото.
• Главен магистрален тръбопровод-на дълги разстояния:
X65 е основната марка стомана за тръбопроводи с високо-налягане на дълги{2}}разстояния, характеризираща се с висока якост и добра-ценова ефективност.
• Строителни тръби за морско инженерство:
Високите -якостни свойства на X65 са подходящи за тежко{2}}натоварени конструкции като офшорни платформи
Сценарии, при които заместването не е подходящо:
• Компоненти без{0}}налягане:
Структурните тръби A53/A500 са по--рентабилни
• Тръбопроводи със средно и ниско{0}}налягане:
X42 или X52 са достатъчни, X65 има прекомерна здравина
• Киселинна среда (H₂S):
Необходимо е да се потвърди, че изискванията за анти{0}}киселини са изпълнени. Обикновеният X65 не е приложим; Вместо това трябва да се избере X65MS.

Препоръки за избор на материал:
За специфичен избор на материал, моля, предоставете подробни работни условия (проектно налягане, транспортирана среда, температура на околната среда, наличие на H₂S/CO₂, изисквания за заваряване, диаметър на тръбата и дебелина на стената). Ние можем да ви помогнем с технически и икономически сравнителен анализ, за да ви помогнем да направите оптималния избор между X65 и други марки стомана.
За оферти за специфични спецификации, протоколи от тестове на материали или листове с технически параметри, моля, свържете се с нашите инженери по продажбите. Поддържаме персонализиране на размери, условия на доставка и повърхностни обработки (покритие/покритие) според изискванията и предоставяме пълен набор от международни документи за сертифициране (API, ISO, EN, GB и др.).

Популярни тагове: api 5l x65, Китай api 5l x65 производители, доставчици, фабрика
