Характеристики на продуктите
Висока пропускливост и ниска коерцитивност
Основното предимство на Permalloy 45 се крие в присъщите магнитни свойства на неговата никел-желязна матрица. Оптимизираното съдържание на никел значително подобрява първоначалната и максималната пропускливост на сплавта, което позволява бързо намагнитване и демагнетизиране при слаби магнитни полета с изключително ниска загуба на хистерезис. Типичната коерцитивност е толкова ниска, колкото < 20 A/m, а първоначалната пропускливост може да достигне > 10 000. Представя се изключително добре в приложения, включващи обработка на слаб сигнал и високо-чувствителни сензори, което го прави идеален материал за постигане на магнитно екраниране и високо-чувствителни магнитни устройства.
Отлично магнитно екраниране
Permalloy 45 има висока пропускливост и ниска загуба на хистерезис, което ефективно насочва и затваря външните магнитни полета през себе си, като по този начин защитава чувствителните електронни компоненти от смущения от разсеяни магнитни полета. При постоянен ток и ниско{2}}честотни променливи магнитни полета неговият екраниращ ефект е много по-добър от този на обикновените силициеви стомани и феритни материали. Подходящо е за авангардни полета като прецизни инструменти, медицинско оборудване и комуникационни системи, които изискват прецизен контрол и екраниране на слаби магнитни полета.
Добра температурна стабилност
Permalloy 45 показва отлична стабилност на магнитните характеристики в широк температурен диапазон от -50 градуса до 200 градуса, с много по-ниски нива на вариации в пропускливостта и работната точка в сравнение с конвенционалните меки магнитни материали. Температурата му на Кюри е приблизително 450 градуса, което му позволява да поддържа постоянни магнитни характеристики в широк температурен спектър. Това го прави подходящ за приложения като автомобилна електроника, промишлен контрол и космическото пространство, където се налагат строги изисквания за температурна стабилност.
Добри свойства за обработка и формоване
Permalloy 45 показва отлични свойства за гореща и студена обработка, което му позволява да бъде изкован, валцован и щампован във форма. Неговата пластичност надминава тази на повечето крехки меки феритни магнитни материали, което го прави подходящ за производство на сложни магнитни екрани, ламинирани сърцевини и прецизни щамповани части. Отгряването може да оптимизира магнитните свойства, да елиминира напреженията при обработка, да възстанови пропускливостта и да намали коерцитивността. Приложими са конвенционални машинни операции като струговане, фрезоване, пробиване и шлайфане; препоръчва се използването на режещи инструменти от твърд метал.
Технически спецификации
Химичен състав
|
елемент |
Стандартни изисквания |
Бележки |
|
Ni |
45.0 - 46.5% |
Основни елементи, които значително подобряват магнитната пропускливост и температурата на Кюри |
|
Fe |
Останало количество |
Матрични елементи, които осигуряват висока плътност на магнитния поток и-ценова ефективност |
|
C |
По-малко или равно на 0,02% |
Строго контролирайте, за да гарантирате магнитни свойства и чистота |
|
Мн |
По-малко или равно на 0,50% |
Стриктен контрол за предотвратяване на влошаване на магнитните свойства |
|
Si |
По-малко или равно на 0,20% |
Строго контролирайте, за да осигурите постоянство в магнитните свойства |
|
Кр |
По-малко или равно на 0,10% |
Строго контролирайте, за да осигурите пропускливост |
|
P |
По-малко или равно на 0,015% |
Примесни елементи |
|
S |
По-малко или равно на 0,010% |
Предотвратете горещата чупливост |
Физически свойства
|
Собственост |
Стойност/диапазон |
Условия на теста |
|
Плътност |
8,17 g/cm³ |
Стайна температура (20 градуса) |
|
Температура на Кюри |
≈ 450 градуса |
- |
|
Плътност на магнитния поток при насищане (Bs) |
≈ 1.6 T |
Стайна температура |
|
Принудителна сила (Hc) |
< 20 A/m |
Закалено състояние |
|
Първоначална пропускливост (μi) |
> 10,000 |
Закалено състояние |
|
Максимална пропускливост (μmax) |
≈ 150,000 |
Закалено състояние |
|
Съпротивление |
≈ 0.45 μΩ·m |
Стайна температура |
|
Коефициент на термично разширение (20-100 градуса) |
10.5 × 10⁻⁶ /K |
- |
|
Модул на еластичност (модул на Юнг) |
205 GPa |
Стайна температура |
Механични свойства (състояние на отгряване, типични стойности)
|
Собственост |
Типична стойност |
Спецификация |
|
Якост на опън |
По-голямо или равно на 450 MPa |
ASTM A753 |
|
Граница на провлачване (0,2% отместване) |
По-голямо или равно на 200 MPa |
ASTM A753 |
|
Удължение |
По-голямо или равно на 25% |
ASTM A753 |
|
Твърдост |
≈ 85 HRB |
- |
Магнитни свойства (състояние на отгряване, типични стойности)
|
Изпълнение |
Числова стойност |
Условия на изпитване |
|
Първоначална пропускливост (μi) |
По-голямо или равно на 10 000 |
0,1 mT магнитно поле |
|
Максимална пропускливост (μmax) |
≈ 150,000 |
Закалено състояние |
|
Принудителна сила (Hc) |
По-малко или равно на 20 A/m |
Закалено състояние |
|
Плътност на магнитния поток при насищане (Bs) |
По-голямо или равно на 1,55 T |
800 A/m магнитно поле |
|
Магнитен поток плътност (B) |
≈ 1.5 T |
Под магнитно поле от 2000 A/m |
Работа при високи-температури
Температурата на Кюри на Permalloy 45 е приблизително 450 градуса. По-долу са типичните референтни стойности за това как магнитните свойства се променят с температурата:
|
температура |
Плътност на магнитния поток при насищане (Bs) |
Забележка |
|
Стайна температура |
По-голямо или равно на 1,6 T |
- |
|
100 градуса |
≈ 1.5 T |
Степен на запазване на производителността > 93% |
|
200 градуса |
≈ 1.3 T |
Процент на запазване на производителността > 81% |
|
300 градуса |
≈ 1.0 T |
Степен на запазване на производителността > 62% |
Антиоксидантно действие:
Permalloy 45 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400 градуса), се препоръчва защита на повърхностното покритие.
Организационна стабилност:
Чрез оптимизиране на термичната обработка структурата на зърната на Permalloy 45 може да бъде прецизно контролирана, за да се осигури постоянство в магнитните и механичните свойства. Температурата и времето на отгряване пряко влияят върху крайните магнитни свойства и трябва да бъдат строго контролирани.
Приложима медия:
1. Конвенционална атмосферна среда
2. Електроизолационни среди
3. Авиационен керосин, хидравлично масло
4. Високо{1}}температурна газова среда (По-ниска или равна на 200 градуса)
Забележка: Permalloy 45 е метална мека магнитна сплав и не е подходяща за корозивни течни среди като силни киселини и силни основи. При излагане на влажна среда за дълго време се препоръчва обработка за предотвратяване на ръжда.
Permalloy 45 е специално проектиран за магнитни приложения, изискващи висока пропускливост, ниски загуби и висока надеждност. Препоръчва се за употреба в следните области:
Полета за приложение
-
Магнитно екраниране: Магнитно екраниране на корпуси за прецизни инструменти, екраниране на осцилоскопи, магнитно екраниране на електронен микроскоп, екраниране на комуникационно оборудване, екраниране на сензори.
-
Електроника и комуникации: Аудио трансформатори, миниатюрни индуктори, магнитни усилватели, филтри, импулсни трансформатори, токови трансформатори, сензори за слабо магнитно поле.
-
Космонавтика: Магнитно екраниране за инерционна навигация, екраниране на авиониката, магнитно екраниране на жироскопа, магнитно екраниране на алтиметъра, екраниране на чувствителни компоненти на радарната система.
-
Медицинско оборудване: MRI магнитно екраниране, медицински сензори, магнитни фокусиращи системи за електронни микроскопи, магнитоенцефалография / магнитокардиография (MEG/MCG) магнитно екраниране.
-
Автомобилна индустрия: Магнитни вериги на електромагнитни клапани в системи за впръскване на гориво, сензори за положение с променливо съпротивление, сензори за ABS, електронни сензори на педала на газта.
-
Прецизни инструменти: Електромагнитни везни, магнитометри, магнитни вериги на спектрометри, магнитно екраниране на детектори за частици, магнитно екраниране на квантови сензори.
-
Изследвания и метрология: Стандартни индуктори, флуксметри, магнитни измервателни уреди, прецизни токови трансформатори, измервателни системи с квантов ефект на Хол.
Доставка и персонализиране
Ние предлагаме гъвкави и надеждни решения за веригата за доставки, за да гарантираме, че получавате материали Permalloy 45, които отговарят идеално на изискванията на вашия проект.
|
Форма |

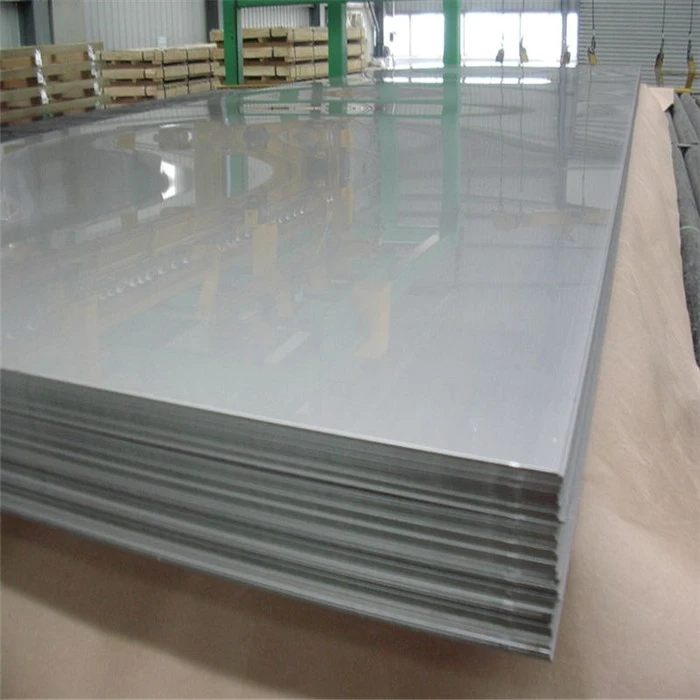

 Лист/плоча
|

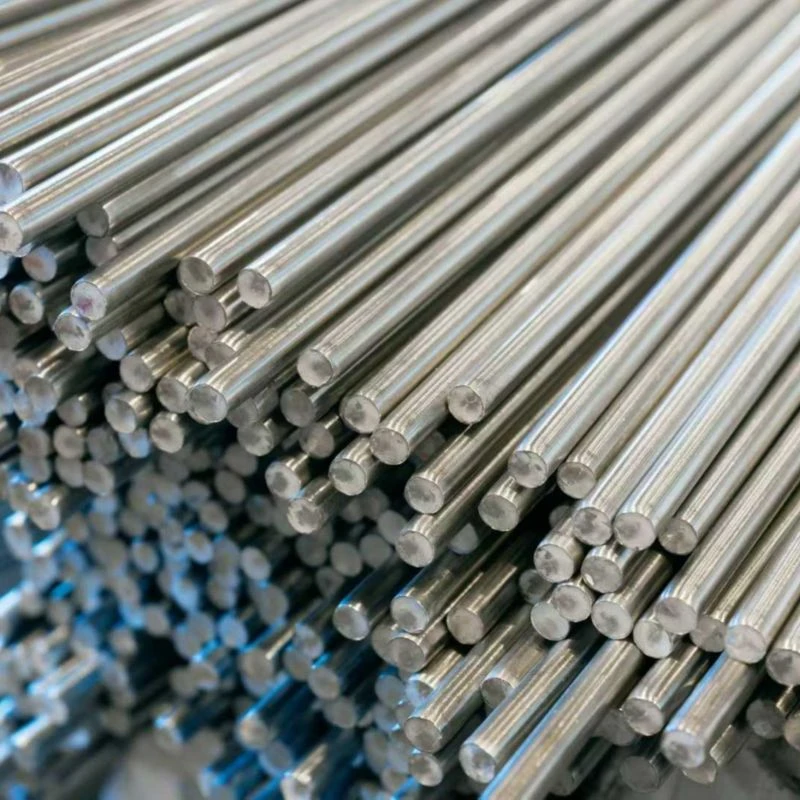

 Бар/Пръчка
|

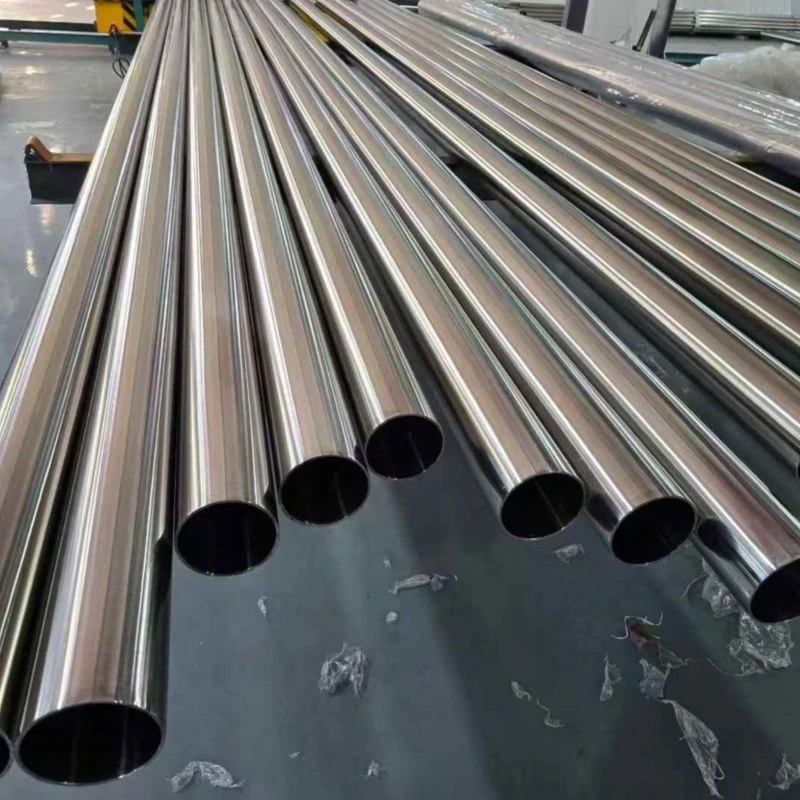

 Тръба / тръба
|

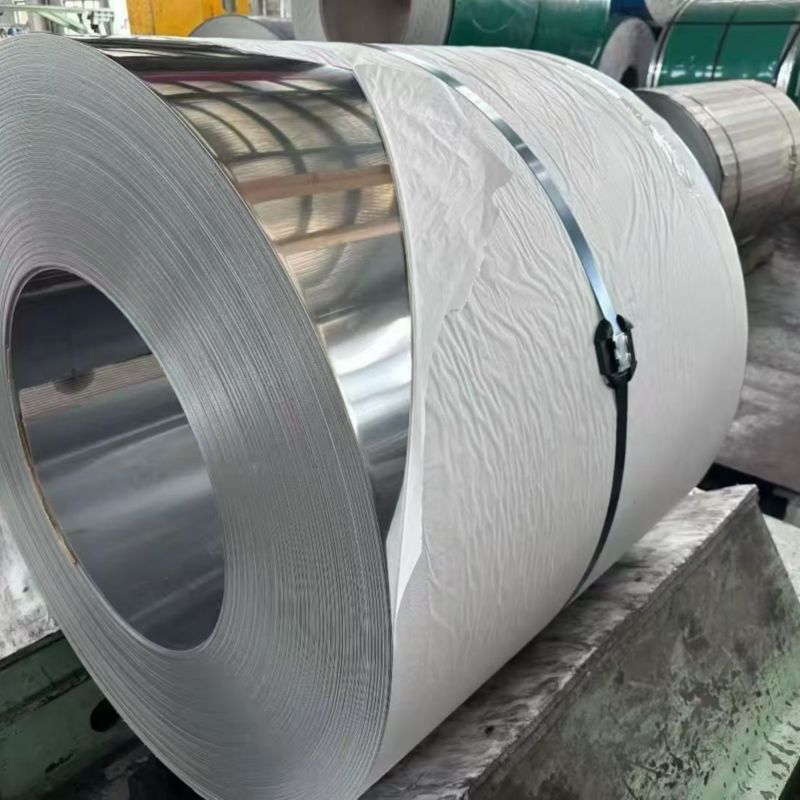

 Намотка на лента/лист
|

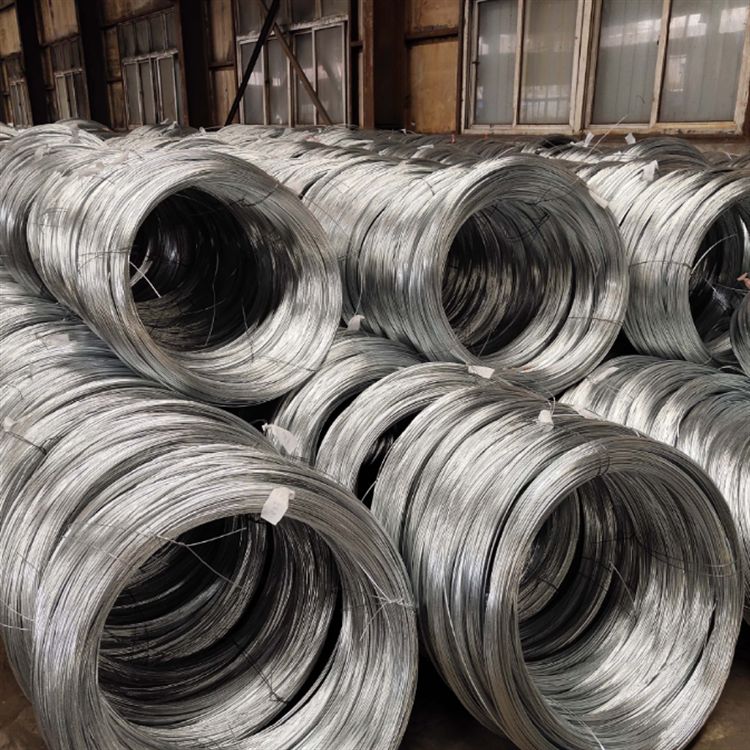

 Тел/тел
|
|---|---|---|---|---|---|
|
Конвенционален диапазон |
Дебелина: 0.5 - 100 mm |
Диаметър Φ6-500мм |
Външен диаметър Φ10-300мм |
Дебелина: 0,05 – 3,0 мм |
Диаметър Φ0.1-10мм |
|
Възможност за персонализиране |
Горе{0}}валцовани или студеновалцовани-плочи, ултра-тънки листове (започващи от 0,1 mm), щамповани части и рязане-до-дължина |
Ковани пръти, горе{0}}валцовани пръти, полирани пръти и фасонни пръти |
Безшевни тръби, заварени тръби, рязане-на фиксирана дължина |
Прецизни лентови материали, рулони за щамповане, ламинирани заготовки, не-стандартна ширина |
Прецизен чертеж, специална повърхностна обработка |
Защо да изберете нас? - Надеждна инженерна технология. Надеждна доставка.
Ние не сме просто доставчик, а доверен партньор за материали за вас в Китай.
Вертикално интегрирано производство
Собствено съоръжение от 20 000㎡ с 10+ автоматизирани линии (8,000+ тона/година). Вътрешният-център за инструментална екипировка и щанцоване позволява бързо персонализиране и ефективен контрол на разходите - без надценка на посредник.
Стриктен контрол на качеството на всеки етап
Пълна проследимост през ключови контролни точки за контрол на качеството в цялото производство. 100% в съответствие със стандартите ASTM/ASME, EN и GB. Доклади за изпитване на материали, налични с всяка пратка.

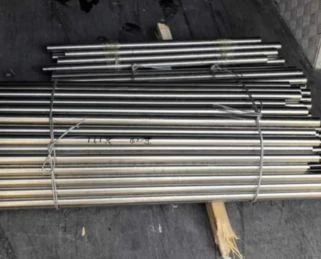

Надеждна доставка и опаковка за износ
10+ години износ за Европа, Северна Америка, Югоизточна Азия и Близкия изток с водоустойчива и-защита против ръжда, съчетана с гъвкави опции за доставка, гарантира безопасно и-навременно пристигане.
Валидиране на проби преди масово производство
Предоставяме безплатни мостри за проверка на качеството, което ви позволява да правите групови поръчки само след одобрение. Ние гарантираме последователност от проба до масово производство чрез точно измерване на размерите и прозрачно производство.
ЧЗВ
Въпрос: Какви са основните предимства на Permalloy 45?
Въпрос: Каква топлинна обработка е необходима за Permalloy 45?
В: Каква е максималната температура на използване?
Въпрос: Каква е разликата между Permalloy 45 и Hiperco® 50?
